Výskumná infraštruktúra

Laboratórium NMR pre predklinický výskum SISCO

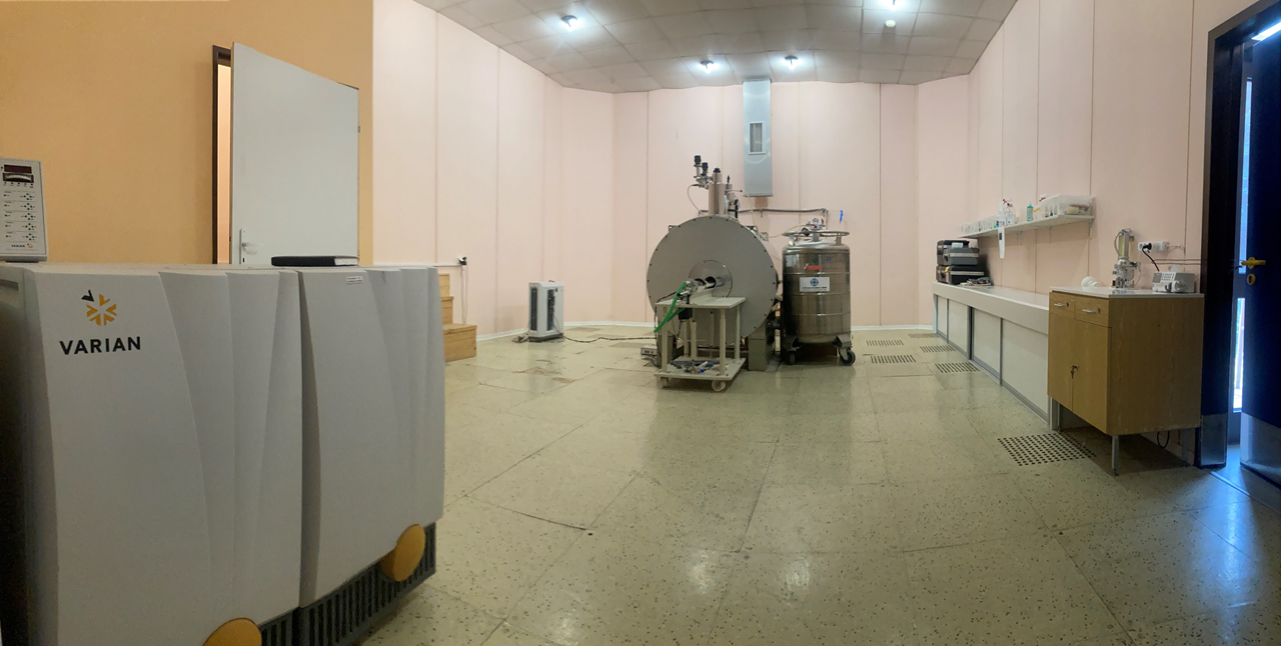

Laboratórium in vivo NMR (SK U 22016, schválené SVFA) je vybavené moderným prístrojovým zázemím a overenými protokolmi pre široké spektrum MR experimentov na zvieracích modeloch. Laboratórium je súčasťou Národného centra NMR. Disponujeme 4,7 T Agilent/Varian tomografom, výkonnými gradientmi a súpravou špecializovaných RF cievok, ako aj systémom na monitorovanie vitálnych funkcií zvierat (SA Instruments). Pracovisko pravidelne spolupracuje na výskumných projektoch a podieľalo sa na zavádzaní viacerých MR metodík.

Laboratórium sa špecializuje na in vivo NMR zobrazovanie a spektroskopiu na preklinických zvieracích modeloch. Vykonávame anatomické, funkčné a metabolické štúdie, vyvíjame a testujeme nové MR sekvencie, optimalizujeme hardvérové riešenia a zabezpečujeme komplexné spracovanie a analýzu dát.

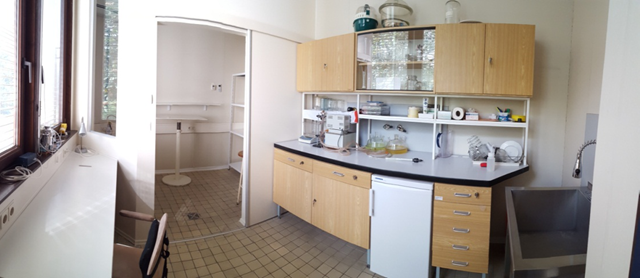

Laboratórium je vybavené zverincom a zariadeniami pre bezpečné anestetické a perioperačné postupy pri práci s malými zvieratami. Všetky experimenty prebiehajú v súlade s platnými etickými a legislatívnymi normami a schválenými protokolmi.

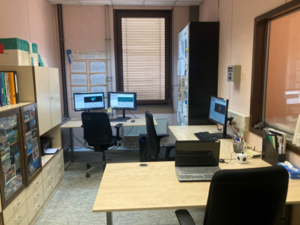

Ponúkame podporu pre výskumné tímy v oblasti návrhu experimentov, akvizície dát, spracovania a analýzy MR dát. Pre bližšie informácie o možnostiach spolupráce alebo rezervácii prístrojového času nás kontaktujte a radi pripravíme konkrétnu ponuku.

Kľúčové parametre a zariadenia

• Supervodivý magnet Oxford, 4,7 T, dutina 330 mm
• Konzola VNMRS (Agilent/Varian)
• 10‑kanálová shimming cievka pre homogenitu statického poľa
• 2 × 1000 W širokopásmové lineárne zosilňovače pre RF výkon
• Gradientové cievky s výkonom až 400 mT/m (vnútorný priemer 125 mm)
• Generátor tvaru pulzu pre tvorbu excitačných pulzov rôznych tvarov
• Kompenzácia vírivých prúdov (eddy current compensation)
• Modul pre monitorovanie fyziologických funkcií meraných zvierat
• Súprava objemových a povrchových cievok pre potkany a myši





Laboratórium nízkopoľového MRI pre muskoloskeletálne zobrazovanie

Laboratórium je vybavené nízkopoľovým tomografom ESAOTE Opera (0,178 T). ESAOTE Opera je špecializovaný nízkopoľový MRI systém určený predovšetkým pre muskoloskeletálne zobrazovanie. Vďaka otvorenej konštrukcii a kompaktnému priestoru umožňuje pohodlné a rýchle snímanie ramena, kolena, členka, zápästia, ruky a chodidla, čo ho predurčuje pre klinické aj výskumné aplikácie v ortopédii a rehabilitácii.

Kľúčové parametre

• Magnet: permanentný, približne 0,18 T (0,178 T)
• Priemer dutiny (bore): približne 24 cm
• Ergonómia: otvorený dizajn a nízka výška prístupu pre jednoduché polohovanie pacienta a rýchle nastavenie



Laboratórium experimentálneho celotelového tomografu TMR-96

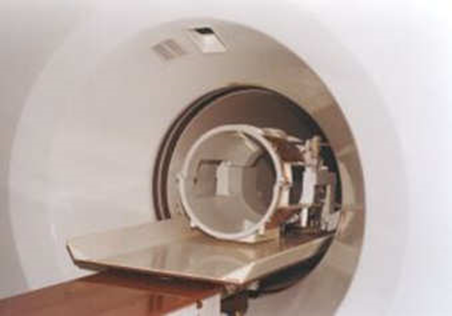

TMR‑96 je nízkopoľový experimentálny MR tomograf vyvinutý na Ústave merania SAV. Systém využíva rezistívny magnet s intenzitou 0,1 T a riadiacu konzolu TECMAG. Bol navrhnutý ako flexibilná platforma pre výskum relaxačných javov, vývoj zobrazovacích sekvencií a testovanie nových metód nízkopoľového NMR. TMR‑96 zohral dôležitú úlohu pri formovaní výskumu MR technológií na ústave a predstavuje významný míľnik v histórii domáceho vývoja tomografov.

Kľúčové parametre

• Magnet 0,1 T – rezistívny celotelový magnet vyrobený v BEZ Bratislava.
• Gradientový systém – vlastný návrh Ústavu merania, s vysokovýkonnými zosilňovačmi Techron.
• Shimovací systém – 16 nezávislých kanálov pre dolaďovanie homogenity magnetického poľa.
• RF a riadiaca elektronika – 2 kW RF zosilňovač a NMR spektrometer Apolo.

Laboratórium na meranie účinkov nízkofrekvenčných elektromagnetických polí

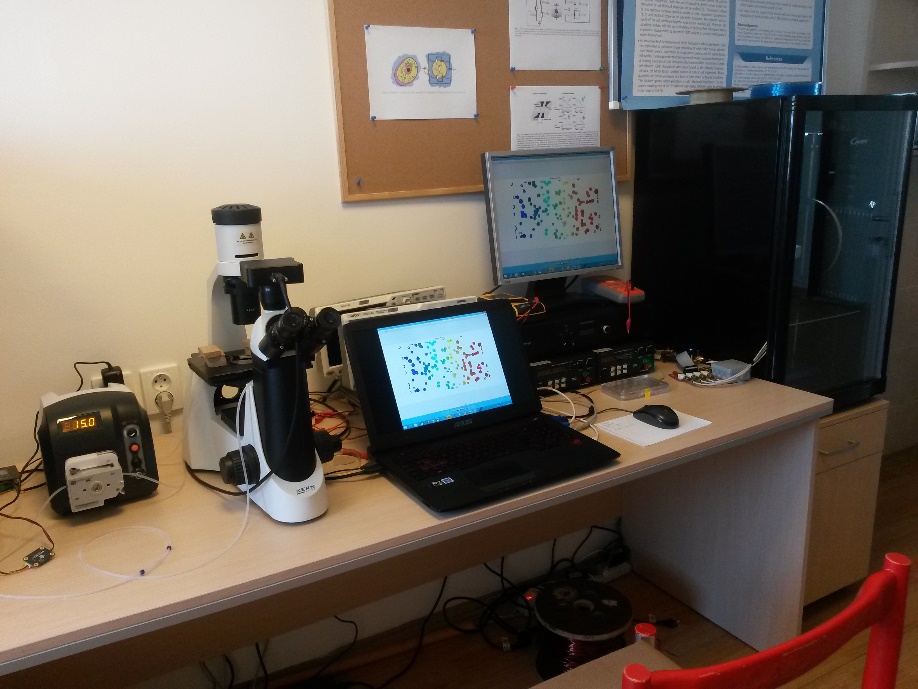

Laboratórium disponuje originálnym systémom vytvoreným za účelom merania účinkov nízkofrekvenčných elektromagnetických polí (EMP) na bunkové systémy.

Inkubačnú časť tvoria dva termálne boxy s PID reguláciou teploty určené pre párový experiment. Časť určená na generáciu EMP s voliteľnou frekvenciou a amplitúdou pozostáva zo signálového generátora Owon XDS3102, digitálneho zosilovača Behringer NX3000D a Helmholzových cievok.

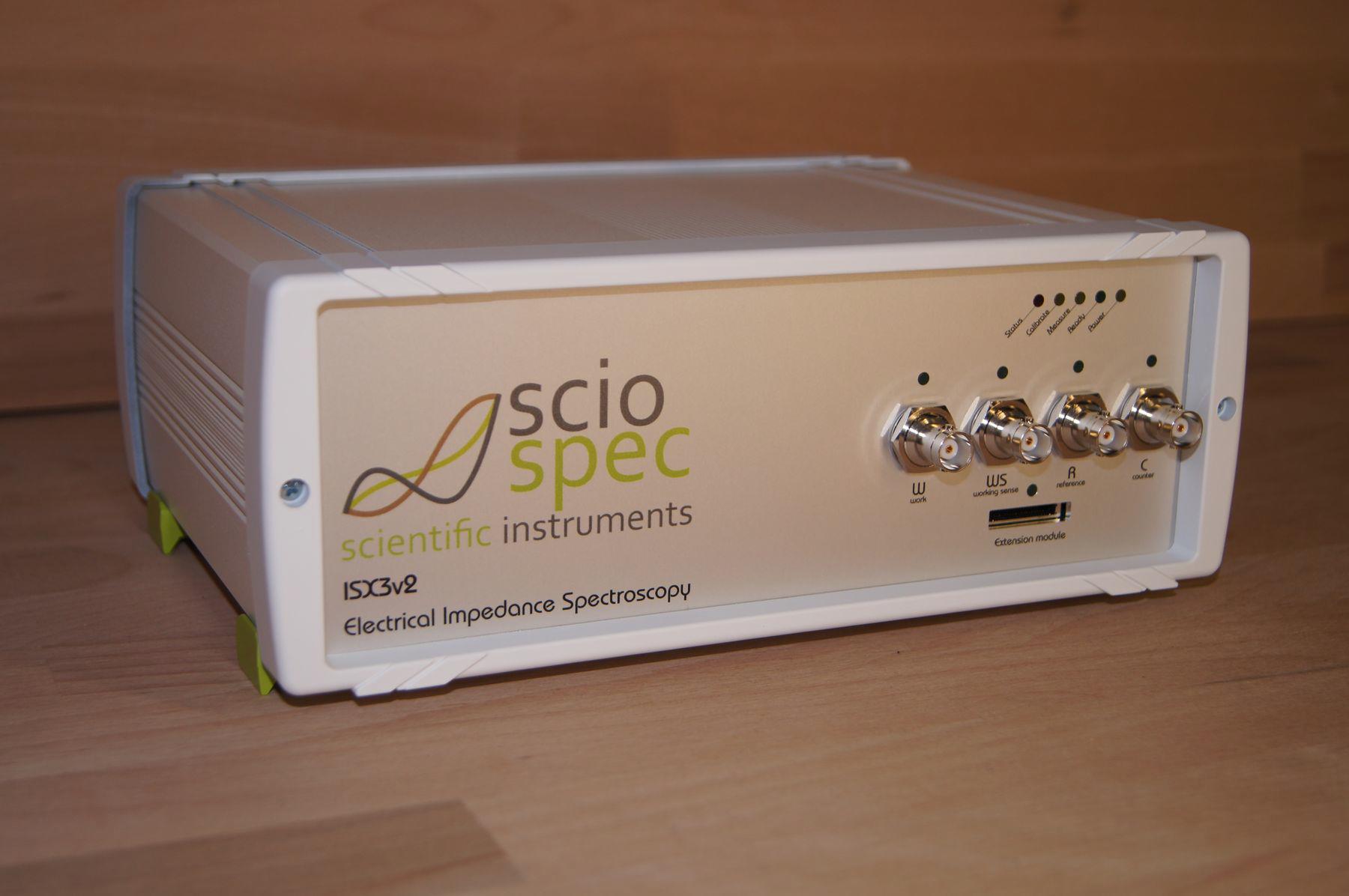

Meraciu časť tvorí stanica impedančnej spektroskopie s impedančným analyzátorom ScioSpec ISX-3v2, inverzným optickým mikroskopom Kern OCL-2 a impedančným prietokovým mikročipom Micronit. Impedančný spektrometer disponuje dvoma meracími kanálmi s rozsahmi 1 mΩ – 1 GΩ a 10 mHz – 10 MHz. S mikročipom je možné získať impedančné charakteristiky jednotlivých buniek.



Laboratórium na prípravu materiálov a meranie ich vlastností

Laboratórium slúži na štúdium a syntézu objemových vysokoteplotných supravodičov ako napr. REBCO a TlPbSrBaCaCu, syntézu naprašovacích terčov pre tenké supravodivé filmy a štruktúry na báze REBCO, štúdium nano-prekurzorov Fe3O4 a TiO2 pre aplikácie v materiálovom výskume a v medicíne. Je vybavené tiež na meranie magnetických vlastností materiálov.

	Laboratórium je vybavené viacerými horizontálnymi a jednou vertikálnou pecou a ďalšími vysokoenergetickými mlecími zariadeniami.
V laboratóriu sa nachádza systém Quantum Design MPMS XL 7 AC na meranie magnetických vlastností materiálov. Zariadenie umožňuje meranie magnetických momentov vzoriek v rozsahu jednosmerných polí ±7 T, v striedavom magnetickom poli (10-2 Hz až 1500 Hz) a v teplotnom rozsahu 2 K – 400 K. Stabilita magnetického poľa je 1 ppm/hod. Citlivosť prístroja je 10-11 Am2 pre (0 T – 0,25 T). Zariadenie bolo získané z prostriedkov štrukturálnych fondov EÚ.



Laboratórium na meranie slabých magnetických polí

Významnou oblasťou výskumu v ústave je meranie magnetických polí. K tomu je určené aj špeciálne vf elektromagneticky tienené laboratórium na meranie slabých magnetických polí v lese pri budove ústavu, ktoré slúži najmä na merania s využitím supravodivých kvantových magnetometrov SQUID.

	Supravodivý kvantový magnetometer SQUID.

Laboratórium RTG mikrotomografie

Spoločné laboratórium Ústavu merania SAV a Ústavu materiálov a mechaniky strojov SAV. Jeho zariadenie bolo získané v rámci projektu CEKOMAT zo zdrojov Európskej únie.

	Röntgenový počítačový mikrotomograf Nanotom 180 dosahuje voxelové rozlíšenie až 0,5 µm.  Jeho súčasťou je výkonný počítačový klaster na rekonštrukciu 3D obrazu z projekcií a softvérové moduly na meranie porozity, defektov a na súradnicovú metrológiu. Zariadenie umožňuje 3D analýzu štruktúry materiálov (kompozitov), nedeštruktívne testovanie a meranie rozmerov vnútorných 3D štruktúr malých objektov ako sú senzory, mikroelektromechanické systémy, elektronické súčiastky, biologické objekty, archeologické a paleontologické nálezy.

Laboratórium biomeraní

Laboratórium je súčasťou Oddelenia biomeraní a Oddelenia teoretických metód. Jeho vybavenie sa využíva vo viacerých projektoch zameraných najmä na výskum činnosti srdca a mozgu. Väčšina zariadení laboratória je výsledkom vlastného výskumu a vývoja.

ProCardio 8 je 128-kanálový EKG mapovací mobilný systém na báze PC. Meracia jednotka umožňuje pripojenie pasívnych aj aktívnych EKG elektród. Systém predstavuje novú generáciu prístroja na diagnostiku srdcových chorôb. Oproti svojim predchodcom sa líši najmä väčším možným počtom meracích kanálov, úplným batériovým napájaním, optickým oddelením meracej jednotky, použitím aktívnych elektród a 22-bitových prevodníkov pre každý meraný kanál. Prepracovaný softvér umožňuje dlhodobý záznam EKG, jeho spracovanie a výpočet povrchových potenciálových máp, ktoré sú vstupom pre diagnostické metódy založené na inverzných riešeniach (EKG zobrazovanie).
	BioLab STI – prístroj na báze PC určený na meranie systolických časových intervalov, ktoré sa získavajú zo záznamu elektrokardiogramu (EKG), fonokardiogramu (FKG) a karotidogramu (KTG). Je jedným z modulov distribuovaného meracieho systému BioLab.
BioLab ATR – je prístroj na báze PC na meranie reflexu Achillovej šľachy. Je to ďalší modul systému Biolab určeného na laboratórne biofyzikálne vyšetrenia pacienta. Modul ATR (Achilles Tendom Reflex) je bezdotykový snímač pohybu chodidla pri mechanickej stimulácii Achillovej šľachy neurologickým kladívkom. Časové intervaly v snímanom reflexe charakterizujú stav neuro-muskulárneho systému, ktorý je ovplyvnený činnosťou štítnej žľazy.
	ProGastro 3 – prístroj na báze PC na meranie elektrickej aktivity gastro-intestinálneho traktu. ProGastro 3 je prenosné batériovo napájané zariadenie s dobíjaním zo siete 230V / 50Hz. Pozostáva z riadiaceho PC a meracieho terminálu na báze mikrokontroléra ADµC812, ktorý je pripojený cez sériovú zbernicu RS232. Merací terminál zabezpečuje snímanie jedného referenčného EKG signálu a 4 EGG signálov s možnosťou programového riadenia zosilnenia a frekvenčnej charakteristiky kanálov. Prístroj má aktívnu kompenzáciu synfáznych rušivých signálov. Jeho programové vybavenie zahŕňa dlhodobý záznam signálov v reálnom čase, ich archiváciu, predspracovanie a vyhodnotenie v časovej aj frekvenčnej oblasti.
