Rýchle meranie magnetizačných charakteristík supravodičov s vysokou kritickou teplotou

MHY-1

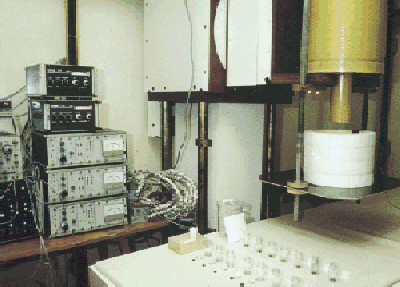

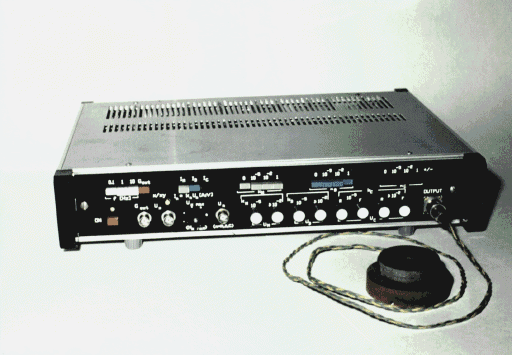

Merania magnetizačných charakteristík supravodičov s vysokou kritickou teplotou poskytujú cenné informácie o základných parametroch, ktoré charakterizujú ich supravodivý stav a informácie o štruktúre vnikajúceho magnetického indukčného toku a procesoch spojených s ich dynamikou. V našom laboratóriu sme navrhli jednoduchú meraciu metódu a merací systém na rýchle meranie magnetizačných charakteristík HTc supravodičov pri teplote 77K. Meraci systém pozostáva z koaxiálneho nízkoteplotného SQUID gradiometra 2. rádu so spektrálnou citlivosťou 8x10^-12 T/m²Hz^1/2, elektronickej jednotky MHY-1 a dvoch koncentrických opačne orientovaných koplanárnych cievok na generovanie magnetizačných polí. Pri magnetizačných a relaxačných meraniach touto metódou nie je potrebné vkladanie vzorky do kryostatu a a jej posúvanie v gradiometrickej anténe. Takéto riešenie umožňuje rýchlu výmenu meraných vzoriek, avšak v porovnaní so štandardnými SQUID magnetometrickými metódami má v súčasnosti čiastočne zníženú citlivosť.

• Frekvencia magnetizačného poľa : ................................................ ( 0.01 - 1 ) Hz
• Nastaviteľný rozsah magnetizačného poľa : ................................... ( 10^-1 - 10⁵ ) A/m
• Citlivosť pre vzorky tvaru tabliet
  o priemere ~12mm a hrúbke
  2.5mm vo vzdialenosti 11cm : ........................................................... 6x10^-9 Am² Hz^-1/2

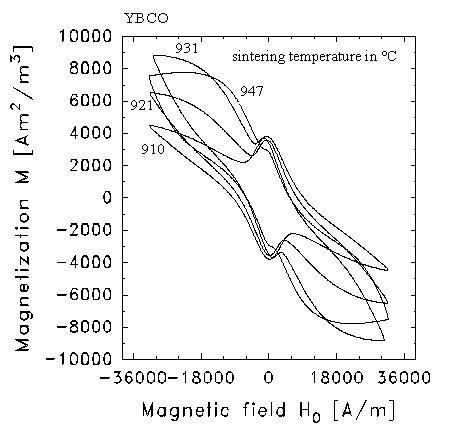

Vzorky pripravili naši kolegovia z Ústavu anorganickej chémie.
